دوره روشاس

Rochas cycle - Cycle de Rochas

دورة روشاس

دورة روشاس



تنسب هذه الدورة cycle إلى المهندس الفرنسي بو دو روشاس (1893-1815) Beau de Rochas ، الذي حاز عام 1862 براءة اختراع ترتبط أساساً بعمل محرك الاحتراق الداخلي[ر] ذي الأشواط الأربعة، إذ إليه يعود الفضل في بيان أهمية ضغط مزيج الوقود والهواء في محرك الاحتراق الداخلي قبل تطبيق شرارة الاحتراق فيه، وبالتالي توليد قوة الدفع في المحرك. تشتمل دورة روشاس على أربعة أطوار أو أشواط هي:

طور الامتصاص admission، طور الانضغاط compression، طور الاحتراق combustion، وطور الانفلات وطرح غازات الاحتراق expansion & exhaust. ويبين الشكل (1) الأطوار الأربعة في دورة روشاس التي تبدأ من النقطة a إلى b إلى c إلى d إلى e وتكتمل الدورة بالعودة إلى النقطة a.

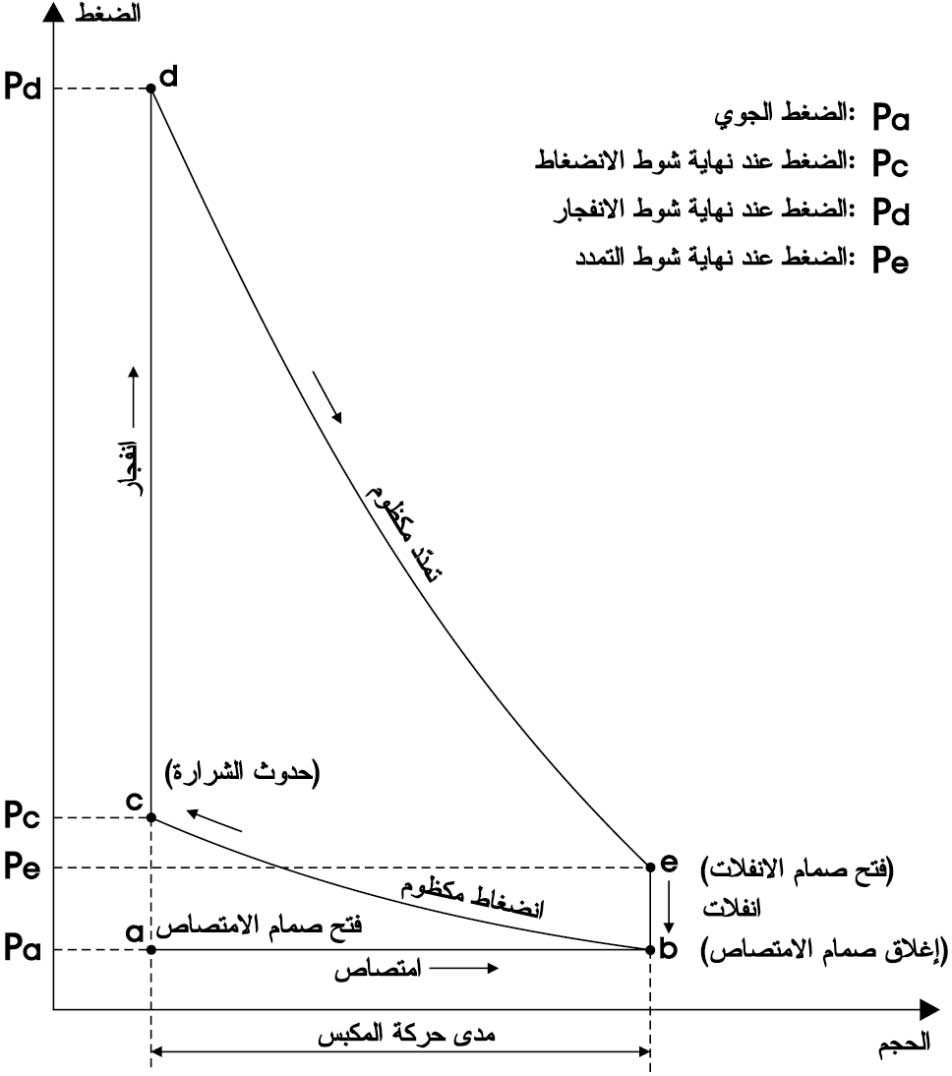

الشكل (1) مخطط نظري لدورة بو دو روشاش



ففي طور الامتصاص يفتح صمام الدخول في محرك الاحتراق الداخلي ويكون المكبس في أعلى موضع له، وبهبوط المكبس في الأسطوانة، يتم امتصاص مزيج الوقود والهواء القادم من المفحِّم carburetor. وما إن يبلغ المكبس مداه وهو هابط، حتى يغلق صمام الدخول، ويمثل هذا على الشكل بالخط ab.

وفي طور الانضغاط، يصعد المكبس في الأسطوانة، فينضغط مزيج الوقود والهواء ويغدو ضغطه ودرجة حرارته ملائماً للاحتراق، ويمثل هذا الطور على الشكل بالخط bc.

وفي طور الاحتراق، يتعرض مزيج الوقود والهواء والمكبس في أعلى مداه وهو صاعد إلى شرارة كهربائية، فيزداد الضغط زيادة مفاجئة، ثم لا تلبث غازات الاحتراق بالتمدد، فتدفع أمامها المكبس في الأسطوانة، ويمثل هذا الطور على الشكل بالخط cde. ويحول عمود المرفق crank arm حركة المكبس الصاعدة الهابطة إلى حركة دائرية.

وفي طور الانفلات، يفتح صمام الانفلات ويغلق صمام الدخول، ويدفع المكبس غازات الاحتراق أمامه عبر أنبوب العادم، وهناك يغدو ضغطه مساوياً الضغط الجوي، ويمثل هذا الطور على الشكل بالخط eb، ثم يفتح صمام الدخول ويبدأ طور امتصاص جديد، وهكذا تكتمل دورة روشاس، وباكتمال الدورة يدور عمود المرفق دورتين بفضل تحويله لحركة المكبس الصاعدة الهابطة إلى حركة دائرية.

تجدر الإشارة إلى أن نقل فكرة روشاس إلى حيز التطبيق العملي جاء نتيجة مساهمة آخرين يُذكر منهم الألماني نيقولاوس أوتو N.Otto والفرنسي إيتيان لينوار E.Lenoir، اللذان جعلا من محرك الاحتراق الداخلي ذي الأطوار أو الأشواط الأربعة، محركاً واسع الانتشار على نطاق عالمي.

أحمد محمود حصري
